Macon

La gamme complète de nos produits est réalisée en acier inoxydable AISI 304L et AISI 316L.

RACCORD MACON

Obtenus à partir de pièces forgées
Usinage soigné des parties filetées pour éliminer le grippage pendant les assemblages
Elimination des parties finales des filetages à l’aide d’opérations mécaniques, pour éviter les accidents pendant le maniement des pièces
Finissage standard : polissage extérieur et satinage intérieur grain 120
Pour les autres articles conformes aux normes MACON, voir les informations techniques fournies dans les chapitres correspondants.

Raccord MACON COMPLET INOX 304L ou 316L

process inox raccord macon complet souder inox

DN	ø ext mm	ø int mm	Haut.mm	Epaisseur mm	Poids kg
40	43	40	70	38	0.42
50	53	50	80	38	0.58
60	63.5	60	95	38	0.77
70	73	70	106	38	0.97
80	83	80	118	38	1.24
100	104	100	139	38	1.56

Nez fileté à souder MACON INOX 304L ou 316L

process inox nez filete macon souder inox

DN	ø ext mm	ø int mm	Filetage mm	Epaisseur mm	Poids kg
40	43	40	M55 x 3	22	0.11
50	53	50	M67 x 3	22	0.21
60	63.5	60	M79 x 3.5	22	0.27
70	73	70	M90 x 3.5	22	0.31
80	83	80	M102 x 4	22	0.42
100	104	100	M125 x 4	22	0.51

Douille à souder MACON INOX 304L ou 316L

DN	ø ext mm	ø int mm	Haut.mm	Epaisseur mm	Poids kg
40	43	40	50	22	0.06
50	53	50	62.5	22	0.10
60	63.5	60	74	22	0.13
70	73	70	85	22	0.15
80	83	80	97	22	0.17
100	104	100	119	22	0.25

ECROU MACON INOX 304L

DN	ø ext mm	ø int mm	Epaisseur mm	Poids kg
40	43	40	22	0.06
50	53	50	22	0.10
60	63.5	60	22	0.13
70	73	70	22	0.15
80	83	80	22	0.17
100	104	100	22	0.25

JOINT DE RACCORD MACON EPDM VITON

process inox joint raccord macon caoutchouc alimentaire blanc

DN	ø ext mm	ø int mm	Epaisseur mm
40	49	42.5	3
50	61	52.5	3
60	72	62.5	3
70	84	72.5	3
80	98	82.5	3
100	118	102.5	3

BOUCHON MALE MACON INOX 316L

process inox bouchon macon male inox 316l

DN	ø ext m	Filetage mm	Epaisseur mm	Poids kg
40	46	M55 x 3	22	0.23
50	56	M67 x 3	22	0.33
60	67	M79 x 3.5	24	0.51
70	77	M90 x 3.5	24	0.66
80	87	M102 x 4	24	0.84
100	108	M125 x 4	24	1.27

RACCORD COMPLET à LIGATURER – JOINT NR SBR – INOX 316L

process inox raccord complet macon ligaturer avec joint inox 316l

DN	ø ext mm	ø int mm	ø avec écrou mm	Long.mm	Poids kg
40	43	40	70	152	0.33
50	53	50	80	152	0.44
60	63.5	60	95	152	0.54
70	73	70	106	152	0.72
80	83	80	118	205	0.93
100	103	100	139	205	1.15

NEZ FILETE à LIGATURER – INOX 316L

process inox nez filete macon ligaturer inox 316l

DN	ø ext mm	ø int mm	Filetage mm	Long.mm	Poids kg
40	43	40	M55 x 3	79	0.21
50	53	50	M67 x 3	79	0.26
60	63.5	60	M79 x 3.5	79	0.32
70	73	70	M90 x 3.5	79	0.42
80	83	80	M102 x 4	107	0.54
100	103	100	M125 x 4	107	0.75

DOUILLE à LIGATURER – INOX 316L

process inox douille macon ligaturer inox 316l

DN	ø ext mm	ø int mm	Long.mm	Poids kg
40	43	40	79	0.12
50	53	50	79	0.17
60	63.5	60	79	0.20
70	73	70	79	0.30
80	83	80	103	0.39
100	103	100	103	0.48

ADAPTATEUR LISSE / CANNELE – INOX 304L

process inox adaptateur macon lisse cannele inox

DN	ø ext mm	ø int mm	Long.tot mm	Long.cannel mm	Poids kg
40	43	40	50	42	0.04
50	53	50	50	42	0.07
60	63.5	60	80	54	0.09
70	73	70	80	54	0.13
80	83	80	90	54	0.21
100	103	100	100	54	0.41

RACCORD MALE / MALE – INOX 316L

process inox raccord macon male inox 316l

DN	ø ext mm	Filetage mm	Long.mm	Poids kg
40	60	M55 x 3	46	0.30
50	70	M67 x 3	46	0.44
60	80	M79 x 3.5	46	0.61
70	100	M90 x 3.5	46	0.83

RACCORD FEMELLE / FEMELLE – INOX 316L

process inox raccord macon femelle inox 316l

DN	ø ext mm	Filetage mm	Long.mm	Poids kg
40	70	M55 x 3	58	0.68
50	80	M67 x 3	58	0.81
60	95	M79 x 3.5	58	1.05
70	106	M90 x 3.5	58	1.40

ECROU BOUCHON AVEC CHAINETTE – INOX 304L

process inox ecrou bouchon macon chainette inox 304

DN	ø ext mm	Filetage mm	Long.mm	Poids kg
40	70	M55 x 3	25	0.33
50	79	M67 x 3	25	0.37
60	94	M79 x 3.5	25	0.50
70	105	M90 x 3.5	25	0.62
80	117	M102 x 4	25	0.80
100	140	M125 x 4	26	1.05

JOINT ECROU BOUCHON NR SBR ou FKM

process inox joint macon ecrou bouchon fkm

DN	ø ext mm
40	55
50	67
60	80
70	90
80	101
100	124

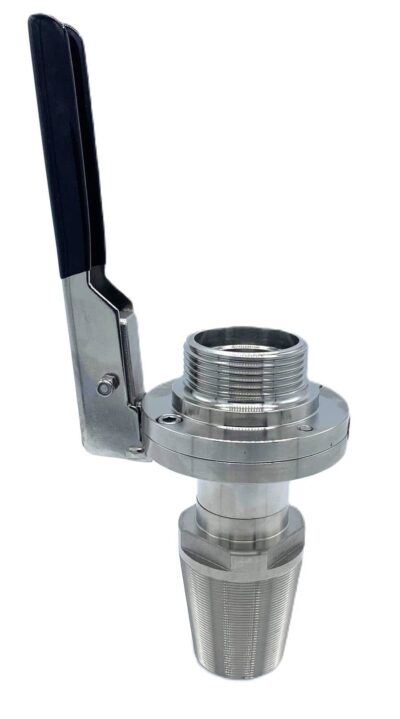

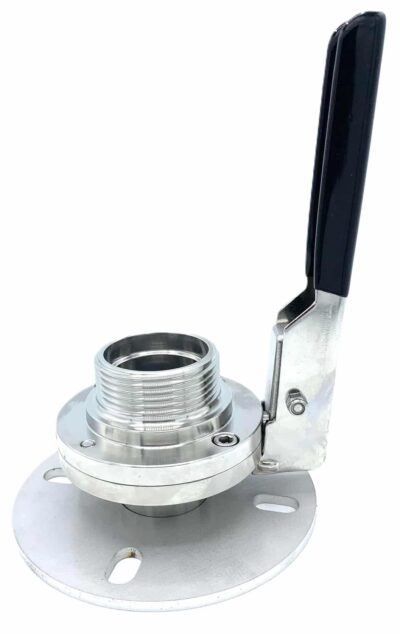

VANNE PAPILLON BOUT FILETE à BRIDE CARREE trous ronds INOX 316L

process inox vanne papillon bf macon bride carree inox

DN	Haut.mm	Filetage mm	Long.mm	Poids kg
40	90	M55 x 3	74	1.60
50	105	M67 x 3	80	1.93
60	112	M79 x 3.5	80	2.40
70	125	M90 x 3.5	82	2.70

COUDE DECANTEUR INOX 316L

process inox coude macon decanteur inox 316l

DN	ø ext mm	entre bride mm	bride carrée mm	Poids kg
40	43	56	100×100	2.00
50	53	56	100×100	2.10
60	63.5	64	120×120	3.30
70	76.1	64	120×120	3.50

PMS : 10 bars

Joints EPDM ou FKM sur demande

COUDE 90° SANS PARTIE DROITE INOX 316L

DN	ø ext mm	Epaisseur mm	Rayon mm	Poids kg
40	43	1.5	60	0.16
50	53	1.5	70	0.23
60	63.5	1.5	90	0.35
70	73	1.5	95	0.41
80	84	2	120	0.77
100	104	2	150	1.20

TE à SOUDER INOX 316L

DN	ø ext mm	Epaisseur mm	Long.x2 mm	Poids kg
40	43	1.5	47.5	0.14
50	53	1.5	57	0.21
60	63.5	1.5	63.5	0.27
70	73	1.5	76	0.38
80	84	2	85.5	0.64
100	104	2	105	0.96

RÉDUCTION CONCENTRIQUE SANS PARTIE DROITE INOX 316L

process inox reduction conc sans partie droite inox

DN	ø ext mm	ø ext mm	Epaisseur mm	Long.mm	Poids kg
50-40	53	43	1.5	30	0.06
60-40	63.5	43	1.5	60	0.13
60-50	63.5	53	1.5	30	0.07
70-40	73	43	1.5	90	0.38
70-50	73	53	1.5	60	0.20
70-60	73	63.5	1.5	30	0.11
80-50	84	53	2	90	0.32
80-60	84	63.5	2	60	0.23
80-70	84	73	2	30	0.17
100-70	104	73	2	90	0.41
